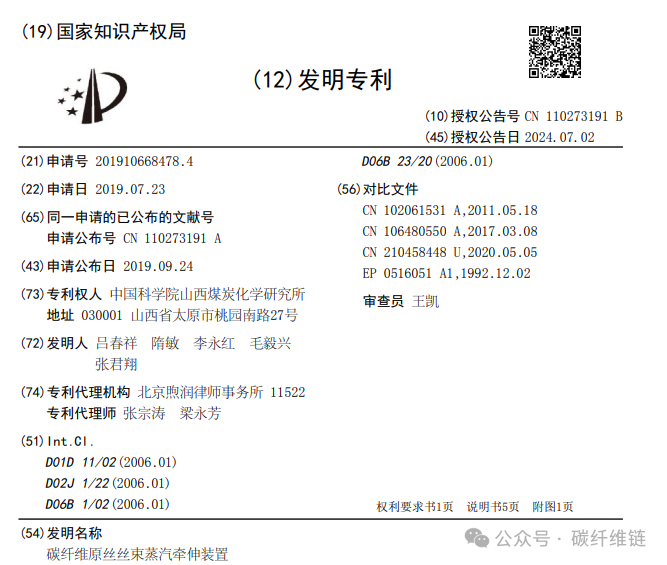

2024年7月2日，國家知識產權局授權中國科學院山西煤炭化學研究所最新碳纖維專利-碳纖維原絲絲束蒸汽牽伸裝置，授權公開號為：CN110273191B，發明人為呂春祥; 隋敏; 李永紅; 毛毅興; 張君翔。

解決的技術問題：提供一種碳纖維原絲絲束蒸汽牽伸裝置，采用氣幕方式密封牽伸腔，無需與碳纖維原絲絲束形成接觸，密封結構簡單、密封效果好，同時還能對碳纖維原絲進行牽伸前進行開纖，有利于后續牽伸腔中絲束受熱均勻。

技術功效：這有利于保證所述碳纖維原絲絲束的牽伸效果; 保證了所述牽伸腔內的飽和蒸汽或者過熱蒸汽的溫度、壓力的穩定; 有利于后續牽伸腔中絲束受熱均勻; 從而保證所述牽伸腔內的蒸汽被可靠密封于所述牽伸腔中; 密封結構簡單、密封效果好; 使所述密封結構極為簡單; 密封效果極佳；

技術方案：

一種碳纖維原絲絲束蒸汽牽伸裝置，包括牽伸箱體（1），所述牽伸箱體（1）中具有牽伸腔（11），其特征在于，所述牽伸腔（11）的至少一側設置有端頭處理單元，所述端頭處理單元包括第一開纖密封腔（12），所述第一開纖密封腔（12）中設置有第一壓力氣流噴射件（121），所述第一壓力氣流噴射件（121）噴出的氣流壓力高于所述牽伸腔（11）內蒸汽的壓力；所述端頭處理單元還包括第二開纖密封腔（14），所述第二開纖密封腔（14）中設置有第二壓力氣流噴射件（141），所述第二開纖密封腔（14）具有蒸汽供給管路（142），所述第二開纖密封腔（14）與所述牽伸腔（11）之間還設有迷宮式密封組件（4），所述第一開纖密封腔（12）包括兩個，兩個所述第一開纖密封腔（12）分別處于所述第二開纖密封腔（14）的兩側，在所述碳纖維原絲絲束的牽伸方向上，依次設置所述第一開纖密封腔（12）、第二開纖密封腔（14）、第一開纖密封腔（12）、迷宮式密封組件（4）及牽伸腔（11），靠近所述牽伸腔（11）的所述第一開纖密封腔（12）對應的第一管路設置有加熱部件（3），所述加熱部件（3）用于升溫所述第一管路中的氣流，噴射入所述第一開纖密封腔（12）內的壓力氣流為壓力空氣，所述第一開纖密封腔（12）的設置在實現對所述牽伸腔（11）的端部進行有效密封的同時，還能夠同時利用所述壓力氣流對碳纖維原絲絲束進行有效開纖；所述第一壓力氣流噴射件（121）包括呈筒狀的第一主體（1211）及分別處于所述第一主體（1211）軸向兩端的第一端板（1212）、第二端板（1213），所述第一主體（1211）的壁體上設置有多個第一噴孔（1214），多個所述第一噴孔（1214）貫穿所述第一主體（1211）的內外；所述第二壓力氣流噴射件（141）包括呈筒狀的第二主體（1411）及分別處于所述第二主體（1411）軸向兩端的第三端板（1412）、第四端板（1413），所述第二主體（1411）的壁體上設置有多個第二噴孔（1414），多個所述第二噴孔（1414）貫穿所述第二主體（1411）的內外。

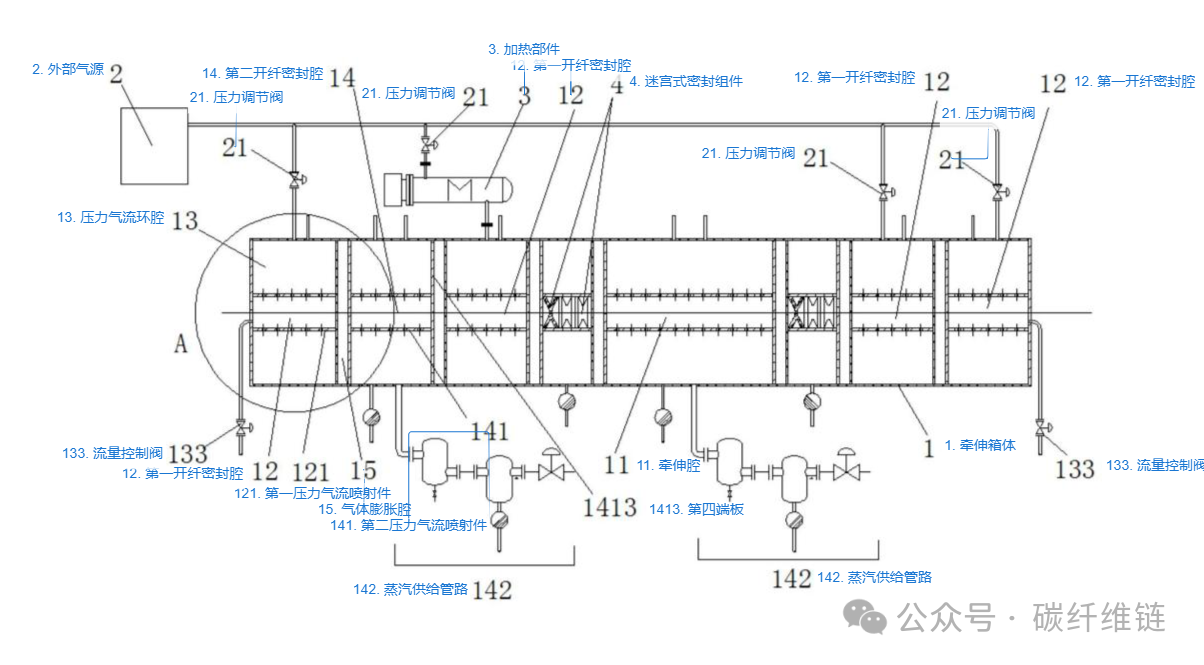

1、牽伸箱體；11、牽伸腔；12、第一開纖密封腔；121、第一壓力氣流噴射件；1211、第一主體；1212、第一端板；1213、第二端板；1214、第一噴孔；13、壓力氣流環腔；131、進氣口；132、出氣口；133、流量控制閥；14、第二開纖密封腔；141、第二壓力氣流噴射件；1411、第二主體；1412、第三端板；1413、第四端板；1414、第二噴孔；142、蒸汽供給管路；15、氣體膨脹腔；2、外部氣源；21、壓力調節閥；3、加熱部件；4、迷宮式密封組件。
